Hotel KHAN

2012 / Hotel

Location : Yengdeungpo-dong, Yengdeungpo-gu, Seoul, Korea

Site Area : 347.00 sqm

Gross Floor Area : 2,995.87 sqm

Building Scope : B3 , 17F

Architectural Design : AIN Group (Choi Younghee, Cho Kwangje, Choi Younwoo)

Interior Design : AIN Group (Choi Younghee, Cho Kwangje, Kim Jeonghyeon, Kim Hyejin, Kang Dayoung

                            with designband YOAP (Ryoo Inkeun, Kim Doran)

Brand Naming :  AIN Group

Photographs : Yoon Joonwhan, Ryoo Inkeun



 호텔 칸은 여의도에서 경인고속도로 신월IC 방면 여의2교를 넘어 남부교육청 사거리에 위치한다.



 대지의 북서, 남서방향은 당산동 일대의 대규모 아파트단지의 경관과 영등포구 내 준공업지대로서의 경관이 혼재되어 있으며, 북동방향은 국회의사당 뒤 서울마리나(요트장)까지 샛강을 따라 조성된 숲의 전경을, 남동방향은 금융, 언론, 비지니스의 중심인 여의도 CBD의 전경을 한눈에 볼 수 있다.



 한국을 방문한 외국인 사업자 및 투자자, 관광객에게는 도심의 다양한 얼굴을 볼 수 있는 매력적인 장소이다.



 노선 상업지역에 위치한 347 sqm의 작은 대지는 35m 도로에 접해 있으나, 국회대로 아래 위치하여 접근이 용이하지 않고, 미관지구에 속해 건축 가용면적마저 192.52 sqm로 협소하다.



 또한, 주거지역에 인접해 있어 주거지역과의 관계성을 찾는 것이 숙제였다.

Hotel KHAN is located on the verge of Nambu District Office of Education intersection just over the bridge away from Yeouido where connects to the Seoul-Inchon Highway.

Mixture of scenery is what makes this location interesting.

The site is facing residential and semi-industrial district on the Northwest and southwest, and having forest view that continued along the canal to the Seoul Marina (yacht deck) just behind the National Assembly.

To the Northeast direction, your eyes meet splendid view over central business district of Yeouido where is the heart of finance, press and business of Seoul.

This unique location of the hotel Khan presents a fascinating place to tourists, businessman, investors and whoever visit to Korea with a thousand faces of the city.



The site sits on the street commercial district zone with its area of 347 sqm, and was having number of difficulties which are uneasy access with its location under the Assembly Road despite facing 35 m road and usable area of 192.52 sqm limited by the aesthetic district.

There was another concern regarding its adjacent residential area which brings us the task of finding ‘spatial relationship’ between hotel and residential district.

 협소한 대지에 호텔이라는 프로그램을 수용하기 위해 건축물의 볼륨은 가용면적을 그대로 Extrude한 형상이 되었다.

대지로의 출입을 해결하는 과정에서 전면 국회대로의 경사를 따라 Mass의 좌측상부를 들어올렸고, 이 때문에 발생한 기울어진 사각형 그리드인 '평행사변형'이 호텔 칸 Design의 출발점이다.



 변형된 사각형이 매스 전체를 휘감으면서 형성된 그리드가 외피를 통제하며 그 룰에 맞춰 주출입구를 만든다.

이 기울어진 그리드에 사각형 창이 표면을 누르듯 끼워지면서 3차원으로 변형된 외피는 독특한 느낌의 패턴을 형성한다.

또한, 햇빛이 비치는 각도와 양에 의해 다양한 색상으로 변화하는 알루미늄 복합판넬은 시시각각 변화하는 자연광에 따라 매스전체의 분위기를 바꾸며 굴곡부를 더욱 강조하므로서 이 패턴을 더욱 다이나믹하게 연출한다.



 사격형의 객실 창은 주거지역을 피해 대로변으로 열려 여의도 및 영등포의 도시풍경을 담는다.

주거지역 방향에 설치된 폴리카보네이트 다중막판과 유리블럭은 주거지역으로의 조망제한이라는 법적 규제를 준수하면서 은은하게 빛을 투과시켜 자칫 단조로울 수 있는 건물 내,외부의 풍경을 풍성하게 만든다.

The volume of the building shaped by extrude of its usable area to accommodate required space program of the hotel within a rather limited site.

In the process of resolving accessibility, the top left corner of mass was skewed up along the slope of the Assembly Road, and this makes oblique rectangle grid which became ‘parallelogram’ of the hotel Khan.

This was a starting point of design.



The oblique grid formed by wrapped around with distorted rectangles takes complete control over the entire skin of the building, and the entrance was made simply followed by this rule.

Having pushed insertion of window onto this slanted grid transforms the building skin into a three-dimensional entity and creates an unusual pattern which is sui generis.

What makes this distinctive pattern more dynamic by enhancing flexures would be the application of aluminum composite panel that changes its skin into various colors in accordance with degrees and amount of sunlight reflects to, and even switches mood of overall mass response to a constantly varying natural light.



Guest room window which opens to the roadside away from the residential area holds the urban scenery of Yeoido and Yeongdeungpo.

Application of polycarbonate panel and glass block in the direction of the residential area enriches interior and exterior view of the building with soft penetration of light while complying with the legal constraint of prospect limitation over the residential area.

1. Extruded Volume

2. Distorted Rectangle : Car Access

3. Coiled Grid : Main ENT

4. Facade Pattern : Windows

1. Lobby

2. Lounge

3. Standard room C

4. Standard room A

5. Standard room B

6. Corridor

7. Premium room A

8. Premium room B

9. Deluxe room A

10. Premium room C

11. Suite room(1F)

12. Suite room(2F)

13. Deluxe room B

14. Roof garden

15. Restaurant

16. Electric room

17. Car lift

18. Machine room

19. Parking



1. Lobby

2. Lounge

3. Standard room C

4. Standard room B

5. Premium room C

6. Deluxe room B

7. Roof garden

8. Restaurant

9. Restroom

10. Electric room

11. Fan room

12. Parking lot

 내부공간의 구성테마 역시 외부와 마찬가지로 사각그리드의 변형이다.

기울어진 평행사변형 그리고 그로 인해 발생하는 삼각형,  3차원으로 꺽여진 사각그리드가 주요 구성요소이다.

객실의 벽과 가구, 공용부의 조명과 천장, 프론트 데스크, 방풍실 등이 각각의 공간에 특징을 부여하면서 외관과의 통일성을 만들어 낸다.

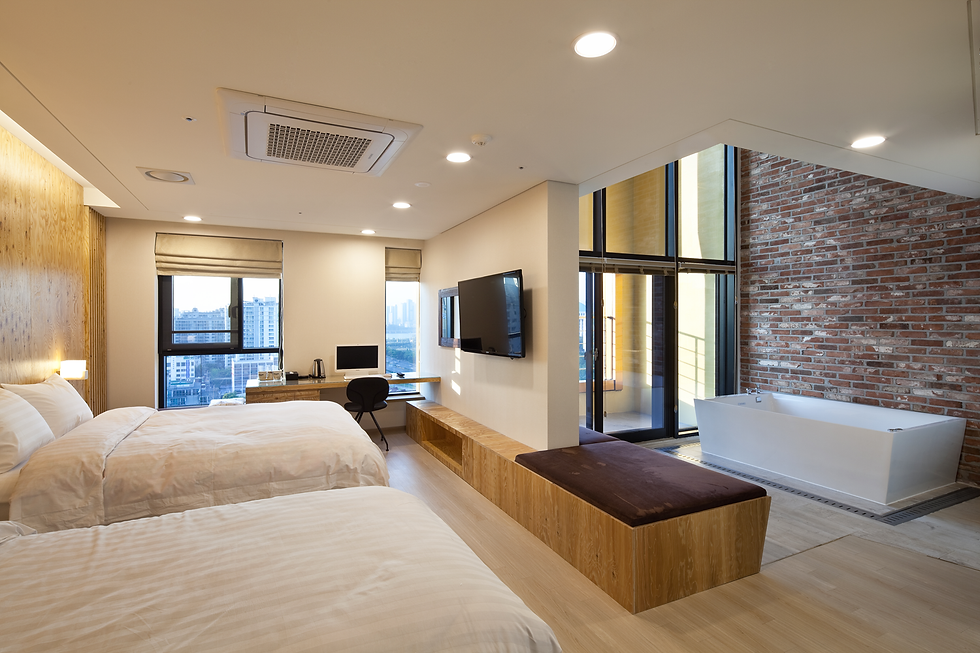

Composite theme of interior has written in the same language as the exterior, variation of square grid.  Inclined parallelogram, triangles made by this, and waves of square grid making arched-ceiling in three-dimension; those are the major elements of interior space.

Interior furnishing elements such as guest room walls and furniture, ceiling and lighting at public space, front desk, and vestibule has taken a particle of design theme give a signature to each space, not to mention of having consistency with the exterior design.
